| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | SINOVO |
| সাক্ষ্যদান: | CE/GOST/ISO9001 |
| মডেল নম্বার: | XY -1 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | আন্তর্জাতিক রপ্তানি শক্ত কাগজ কেস প্যাকেজ |
| ডেলিভারি সময়: | শেয়ার করুন |
| পরিশোধের শর্ত: | T T & L/সি |
| যোগানের ক্ষমতা: | 30 প্রতি মাসে সেট |
| সর্বোচ্চ তুরপুন গভীরতা: | 100 | প্রাথমিক গর্ত ব্যাস: | 110mm |
|---|---|---|---|
| চূড়ান্ত গর্ত ব্যাস: | 75mm | ব্যাস ড্রিলিং রড: | 42mm |
| তুরপুন কোণ: | 90 ° - 75 ° | সামগ্রিক মাত্রা: | 1640 * 1030 * 1440 মিমি (LXWXH) |
| টাকু গতি: | 142, 285, 570 আরপিএম (3 পদ) | সম্পূর্ণ ওজন: | 500 কেজি (পাওয়ার ইউনিট অন্তর্ভুক্ত নয়) |
| বিশেষভাবে তুলে ধরা: | কোর তুরপুন মেশিন,কোর তুরপুন সরঞ্জাম |
||

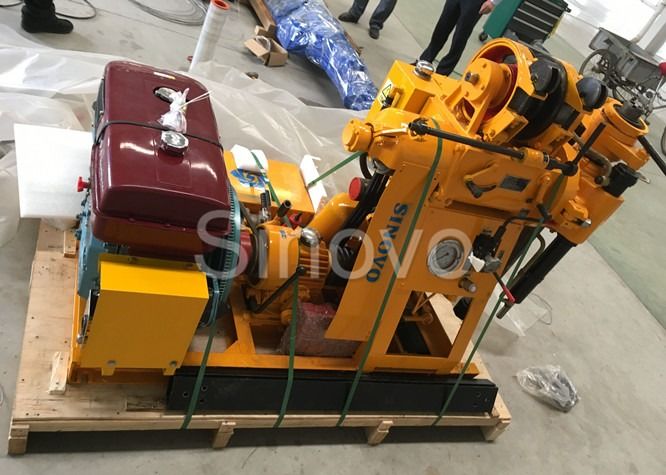

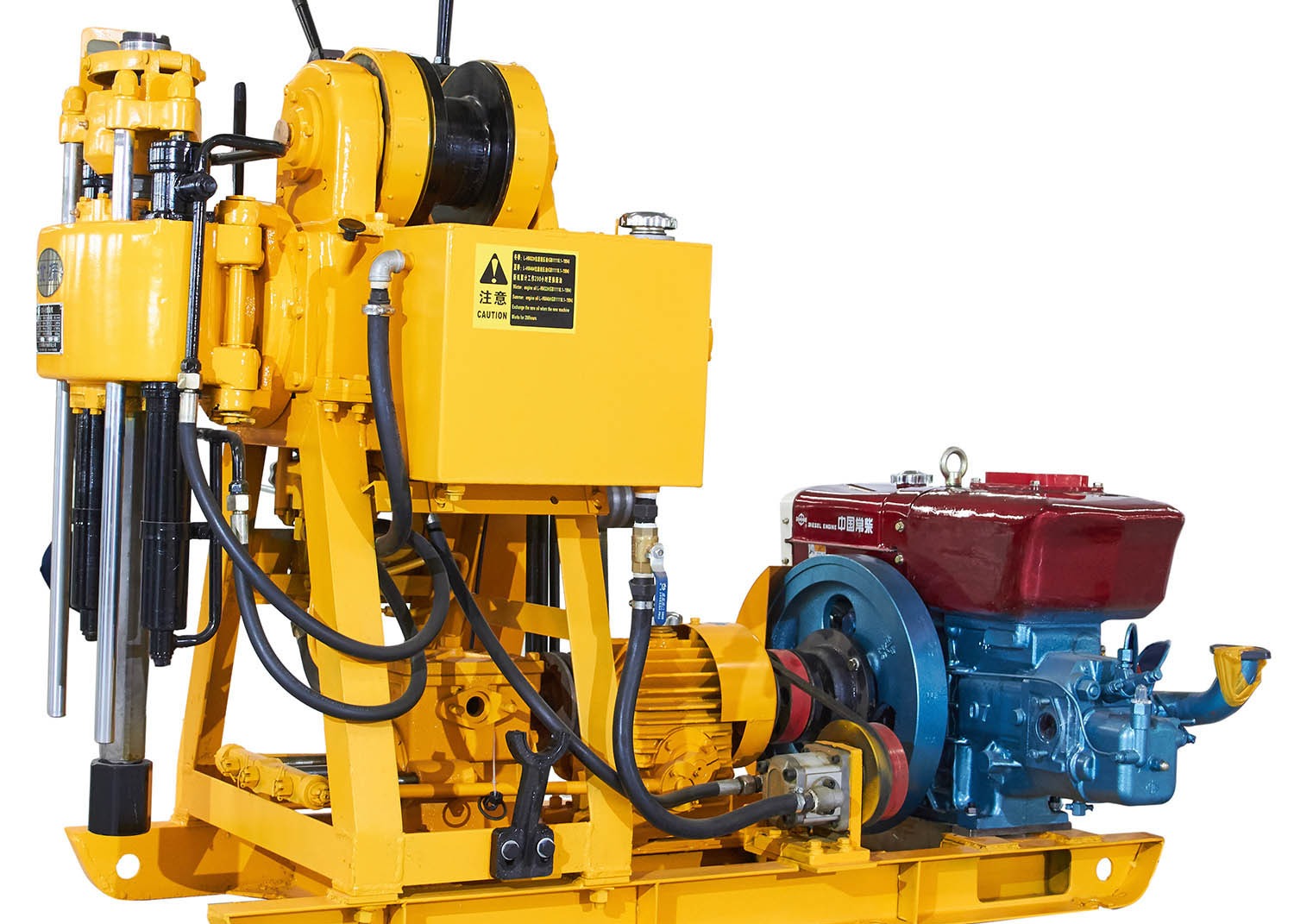

100 মি ম্যাক্স ড্রিলিং গভীরতা সহ মাটির তদন্তের জন্য ছোট সিনোভো স্পিন্ডল কোর ড্রিলিং রিগ

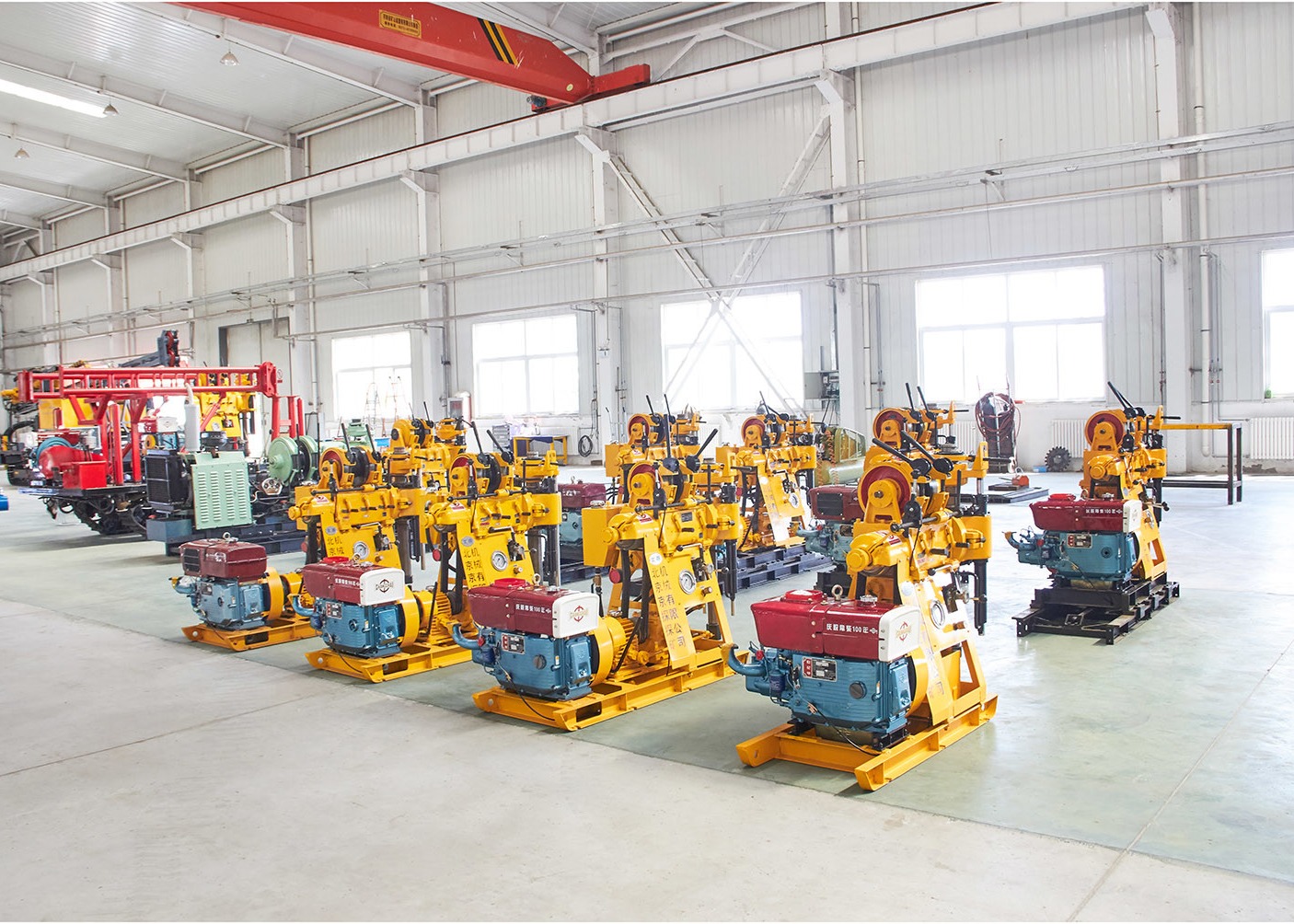

সিনোভো হেভি ইন্ডাস্ট্রি কোং, লিমিটেড হেইই প্রদেশের জিয়াংহে উদীয়মান শিল্প বিক্ষোভকারী অঞ্চলে অবস্থিত, যিনি ২০১০ সালে বেইজিং সিনভো ইন্টারন্যাশনাল কর্পোরেশন দ্বারা ১২০ মিলিয়ন ডলার বিনিয়োগ করেছেন এবং ৪৮০০০ বর্গমিটার দখল করেছেন।সংস্থাটি অনুসন্ধান, উন্নয়ন এবং পাইলিং নির্মাণ মেশিনগুলি উত্পাদন, যেমন ক্রেন, জলের ওয়েল ড্রিলিং রিগস, ভূতাত্ত্বিক অন্বেষণ সরঞ্জাম, হাইড্রোলিক পাইল ব্রেকার, ect বিশেষজ্ঞ এবং নির্মাণ সরঞ্জাম এবং আনুষাঙ্গিক জন্য পেশাদার সমাধান সরবরাহ করে।সমস্ত পণ্য ISO9001: 2000, সিই এবং GOST শংসাপত্রগুলি পাস করেছে।
ড্রিল মডেল XY-1 তেল চাপ ফিড সহ এক ধরণের হালকা ড্রিল।
প্রয়োগের ব্যাপ্তি:
1. ভূতাত্ত্বিক অন্বেষণ, শারীরিক ভূগোল অনুসন্ধান, রাস্তা ও বিল্ডিং অনুসন্ধান এবং ব্লাস্টিংয়ের ড্রিল গর্ত ইত্যাদি
২. হীরা বিট, শক্ত খাদ বিট এবং স্টিল-শট বিট বিভিন্ন স্তর পূরণের জন্য নির্বাচন করা যেতে পারে।
3. 2 থেকে 9 পর্যায়ের সিলিসিয়াস স্কিন ক্লেটি এবং বিছানা কোর্স ইত্যাদি স্তরগুলির জন্য উপযুক্ত।
4. নামমাত্র ড্রিলিং গভীরতা 100 মিটার;সর্বাধিক গভীরতা 120 মিটার।প্রাথমিক গর্তের নামমাত্র ব্যাস 110 মিমি, প্রাথমিক গর্তের সর্বোচ্চ ব্যাস 130 মিমি এবং চূড়ান্ত গর্তটির ব্যাস 75 মিমি।ড্রিলিং গভীরতা স্ট্র্যাটামের বিভিন্ন অবস্থার উপর নির্ভর করে।
ড্রিলের বৈশিষ্ট্য:
1. মেশিনটি তেল প্রেসার ফিড প্রক্রিয়া দ্বারা ডিজাইন করা হয়েছে যার সাহায্যে তুরপুন দক্ষতা বৃদ্ধি করা হয়েছে এবং ম্যানুয়াল শ্রম হ্রাস পেয়েছে।
২. হেবল ড্রাইভিং বোর বার সহ, আপবল চক ব্যবহার করা হয়, যাতে পুনরায় সেট করা ছাড়াই থামানো যায়।সুতরাং উচ্চ কাজের দক্ষতা, সুবিধাজনক, নিরাপদ এবং নির্ভরযোগ্য অপারেশন উপলব্ধি করা হয় are
৩. গর্ত নীচের অংশের চাপ সূচক সহ বোরহোলের স্থিতি পর্যবেক্ষণ করা সুবিধাজনক।
৪. ওয়াটার পাম্প, ডিজেল ইঞ্জিন এবং ড্রিল একই ফ্রেমে মাউন্ট করা হয় যাতে স্থানটি সাশ্রয় হয়।
The. ড্রিলটি কাঠামোর মধ্যে কমপ্যাক্ট, এবং আকারে ছোট, ওজনে হালকা এবং এটি পৃথক করা সহজ তাই জায়গা থেকে অন্য জায়গায় সরানো সুবিধাজনক এবং সমতল বা পর্বত অঞ্চলে প্রয়োগের জন্য উপযুক্ত।
Ball. বলের ধরণের চাল এবং ড্রাইভিং রড হিসাবে, স্পিন্ডল রিফিটের সময় এটি কোনও থামানো ঘোরানো সম্পূর্ণ করতে পারে।
প্রযুক্তিগত বিবরণ:
1. মৌলিক পরামিতি
|
সর্বাধিক তুরপুন গভীরতা |
100 মি |
|
প্রাথমিক গর্ত ব্যাস |
110 মিমি |
|
চূড়ান্ত গর্ত ব্যাস |
75 মিমি |
|
ব্যাস ড্রিলিং রড |
42 মিমি |
|
তুরপুন কোণ |
90 ° - 75 ° |
|
সামগ্রিক মাত্রা (LXWXH) |
1640 * 1030 * 1440 মিমি |
|
মোট ওজন (পাওয়ার ইউনিট অন্তর্ভুক্ত নয়) |
500 কেজি |
2. ঘূর্ণন ইউনিট
|
স্পিন্ডল গতি (3 অবস্থান) |
142, 285, 570 আরপিএম |
|
স্পিন্ডল স্ট্রোক |
450 মিমি |
|
সর্বাধিকখাওয়ানোর চাপ |
15 কেএন |
|
সর্বাধিকউত্তোলন ক্ষমতা |
25 কেএন |
|
সর্বাধিকলোড ছাড়াই গতি উত্তোলন |
3 মি / মিনিট |
3. হোস্টিং
|
সর্বাধিকউত্তোলন ক্ষমতা (একক তারের) |
10 কেএন |
|
ড্রামের আবর্তনের গতি |
55, 110, 220 আরপিএম |
|
ড্রামের ব্যাস |
145 মিমি |
|
ড্রামের সংক্ষিপ্ত গতিবেগ |
0.42, 0.84, 1.68 মি / সে |
|
ব্যাস তারের দড়ি |
9.3 মিমি |
|
ড্রাম ক্ষমতা |
27 মি |
|
ব্রেক ব্যাস |
230 মিমি |
|
ব্রেক ব্যান্ড প্রস্থ |
50 মিমি |
4. জল পাম্প
|
প্রকার |
অনুভূমিক, একক সিলিন্ডার, ডাবল অভিনয় |
|
সর্বাধিক স্থানচ্যুতি (বৈদ্যুতিক মোটর সহ) |
77 এল / মিনিট |
|
সর্বাধিক স্থানচ্যুতি (ডিজেল মোটর সহ) |
95 এল / মিনিট |
|
সর্বোচ্চ চাপ |
1.2 এমপিএ |
|
অপারেটিং চাপ |
0.7 এমপিএ |
|
লাইনারের ব্যাস |
80 মিমি |
|
পিস্টনের স্ট্রোক |
100 মিমি |
5. জলবাহী তেল পাম্প
|
বিভাগ |
গিয়ার পাম্প |
|
প্রকার |
YBC-12/80 |
|
রেটেড চাপ |
8 এমপিএ |
|
প্রবাহ |
8 মিলি / আর |
|
নির্ধারিত গতি |
1500 আর / মিনিট |
6. শক্তি ইউনিট
|
ডিজেলের ধরণ |
জেডএস 1100 |
|
ডিজেলের রেটেড পাওয়ার |
10.3KW |
|
ডিজেলের গতিবেগ ঘোরানো |
2000rpn |
|
বৈদ্যুতিক মোটর প্রকার |
Y132M-4 |
|
বৈদ্যুতিক মোটরের রেটেড পাওয়ার |
7.5KW |
|
বৈদ্যুতিক মোটরের রেটিং ঘোরানোর গতি |
1440rpn |
